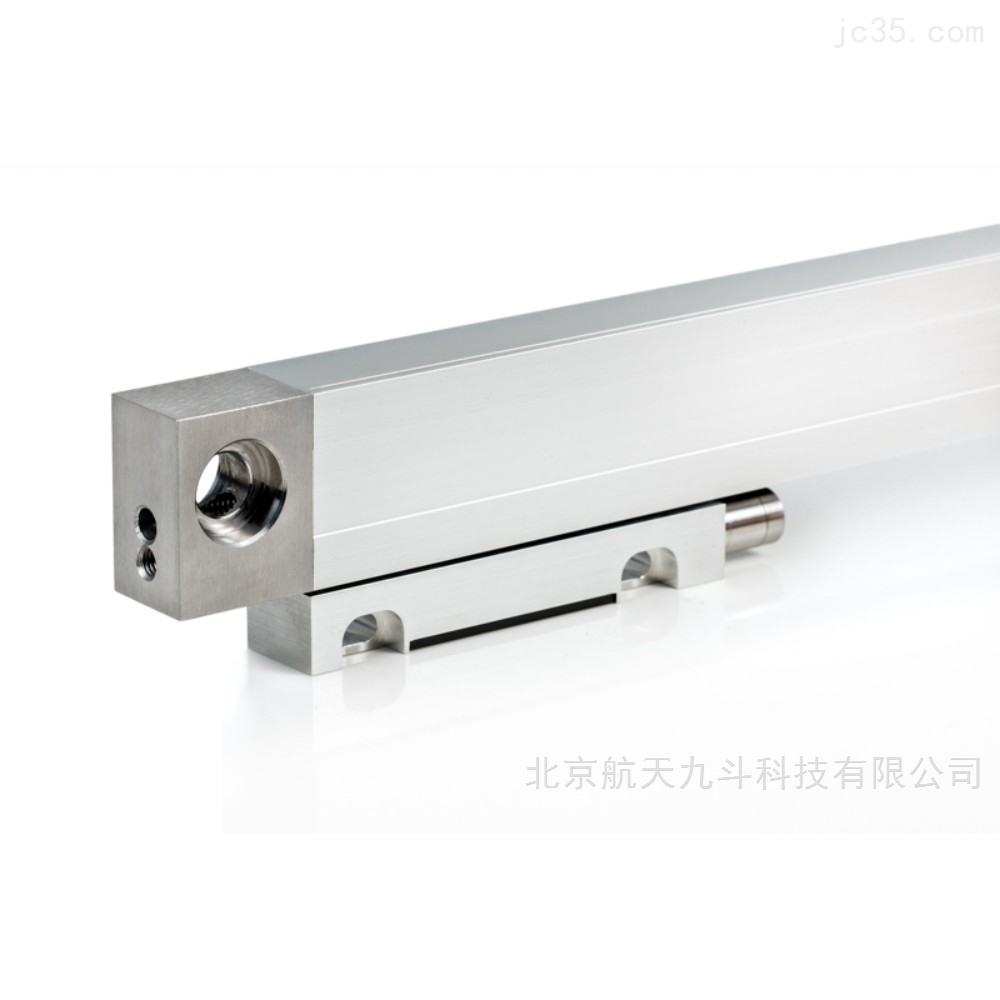

直線光柵尺是數控機床、三坐標測量機（CMM）、半導體封裝設備及精密龍門平臺的閉環位置反饋元件，通過讀取標尺光柵與掃描單元間的莫爾條紋相位變化輸出正弦或數字信號，實現微米至亞微米級的位置反饋。相比滾珠絲杠+電機編碼器半閉環，全閉環光柵尺能補償絲杠熱伸長、反向間隙及螺距累積誤差。選型時應圍繞測量長度、精度等級、輸出信號及防護適應性四方面系統確認。
一、先定有效測量長度與安裝余量
•測量長度（ML）=工作臺最大行程＋掃描頭死區/初始偏移。光柵尺標尺上有"零基準標記（參考點）"，通常位于尺身中部或端部，選型時確保任意工作位置掃描頭不超出標尺有效刻線區。
-一般建議標尺全長＝最大行程＋兩端各加50～100mm安裝余量（具體視廠家安裝圖定），避免掃描頭行到極限撞端蓋。
•若設備為雙驅同步龍門結構，需兩臺同規格光柵尺分別反饋，注意熱膨脹系數匹配（鋼帶/玻璃/Zerodur基體不同）。
二、精度等級與分辨率匹配
•精度（Accuracy）：常用±(3～10)μm/m，高精度CMM可選±1μm/m或±0.5μm/m（對應1m量程總誤差≤1μm）。注意區分"線性誤差"與"重復精度"，后者通常優于±0.1μm。
-分辨率/最小顯示單位：常見0.1μm、0.5μm、1μm、5μm，由光柵節距（通常20μm或40μm物理柵距）及后續電子細分（interpolation）倍數決定。需與數控系統可接受最小輸入單位匹配（如系統最小顯示0.001mm則配1μm或0.5μm分辨率尺）。
-若做動態誤差補償，還需確認光柵尺自帶溫度傳感器（部分型號內置Pt100或數字溫度輸出）供CNC做熱膨脹修正。
三、輸出信號類型與接口兼容性
信號形式特點典型應用
正弦1Vpp（差分sin/cosA/B）需CNC內細分，可達高分辨（0.05～0.1μm級），抗干擾中等CNC、伺服閉環
TTL/HTL方波（A/B/Z正交）已方波整形，無需細分，分辨率受柵距限制（通常0.5～5μm），長距離傳輸用HTL（24V）抗干擾強通用機床、PLC定位
EnDat、BiSS?C、SSI等數字絕對式絕對位置直接讀出，斷電不需回零，帶CRC校驗，適合安全相關或大型設備加工中心、測量機
選型前必須核對數控系統或讀數頭支持的信號類型及最大允許輸入頻率（隨分辨率和最高進給速度變化）。
四、防護等級與環境適應性
•加工車間有切屑、冷卻液、油污，應選全封閉式鋼帶保護光柵尺（IP64～IP67），掃描頭與標尺間靠彈性密封唇防護；實驗室CMM可用敞開式玻璃光柵尺（IP40，潔凈環境）。
-注意溫度范圍（通常0～+50℃工作，存儲-20～+70℃），高溫環境（如靠近熱源）需選耐高溫電纜及耐熱密封材料或做隔熱屏蔽。
•安裝面平面度與平行度影響掃描間隙，標尺基體熱膨脹系數盡量與機床導軌接近（鋼基體α≈11×10??/K接近鑄鐵/鋼導軌；玻璃α≈9×10??/K略低；Zerodur近零膨脹用于超高精度）。
五、安裝方向與讀數頭固定
•常見平行于運動軸安裝，也可立式或倒裝（注意密封唇方向防冷卻液侵入）。
•掃描頭與標尺間有標稱氣隙（約0.1～0.3mm密封式），安裝時需用廠家提供的設定規或塞尺調定，過緊會卡滯，過松引入信號幅值衰減。
-電纜固定應使用提供的電纜夾并留松弛環，防止往復運動扯拽接頭；屏蔽層單端接地（通常在讀數頭或系統端）防干擾。
六、附件與認證
•確認含參考標記（每50mm或1m一個INDEX標記，用于找零）、限位開關（部分型號集成）。
-用于出口或計量型設備可要求校準證書（DKD/DAkkS或CNAS認可）。
總結：選型順序——測長行程＋余量定標尺全長→按機床精度要求選線性誤差等級與分辨率→核對CNC接口選1Vpp/TTL/EnDat→定防護形式（敞開/密封IP67）→確認熱膨脹系數匹配與安裝方向→問清含設定規及校準證書。提供數控系統型號、行程、要求定位精度可請供應商鎖定具體品牌對應系列（如LIDA、LF、RCX系列等）。
